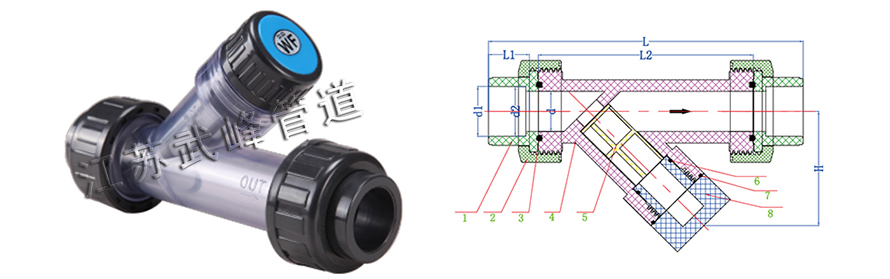

Y型過濾器


SIZE:1/2"~4"
JOINT END:SOCKET (ANIS/DIN/JIS/CNS) THREADED(PT/NPT/BSPF)
WORKING PRESSURE:150PSI

序號 名稱 材質 數量 單位
01 平承口 UPVC/CPVC/PPH 2 PCS
02 螺帽 UPVC/CPVC/PPH 2 PCS
3/6/7 O-Ring EPDM/VITON 4 PCS
04 本體 PVC 1 PCS
05 過濾網 PP 1 PCS
08 旋塞 UPVC/CPVC/PPH 1 PCS

UNIT: MM
SIZE d d1 d2 L L1 L2 H
ANSI DIN JIS CNS PPH ANSI DIN JIS CNS PPH
1/2"(15) 15 21.40 20.25 22.30 22.40 19.30 21.25 20.05 21.85 21.90 19.00 174.00 22.30 110.00 55.00
3/4"(20) 20 26.75 25.25 26.30 26.40 24.10 26.58 25.05 25.85 25.90 23.80 195.00 26.00 125.00 66.00
1"(25) 25 33.52 32.25 32.33 34.50 31.00 33.28 32.05 31.85 33.90 30.70 202.00 29.00 138.00 75.00
1-1/4"(32) 32 42.28 40.25 38.43 42.50 39.00 42.05 40.05 37.85 41.90 38.60 233.00 32.50 149.00 82.00
1-1/2"(40) 40 48.40 50.25 48.46 48.60 49.00 48.12 50.05 47.75 47.90 48.60 276.00 35.50 189.00 105.00
2"(50) 50 60.45 63.25 60.56 60.60 61.90 60.18 63.05 59.75 59.90 61.40 311.00 38.50 222.00 135.00
2-1/2"(65) 63 73.30 75.25 76.60 76.7 73.60 72.85 75.05 75.87 75.90 72.30 410.00 64.50 268.00 168.00
3"(80) 75 89.52 90.35 89.60 89.70 88.30 88.70 90.5 88.83 88.90 86.90 485.00 70.00 330.00 220.00
4"(100) 90 114.60 110.35 114.70 115.00 108.00 114.10 110.05 113.98 113.98 106.40 615.00 84.00 420.00 300.00
